1. はじめに：デジタル伝送における「0と1」の幻想を打ち破る
デジタルオーディオの世界には、いまだ根強く残る一つの「ドグマ」があります。「デジタルデータは0と1の羅列であり、TCP/IPプロトコルによって誤り訂正と再送制御が行われている以上、データが正しく届いていれば音が変わるはずがない」という主張です。確かに、通信工学の観点から見れば、送信されたパケットはチェックサムによって検証され、ビット単位での欠落（ビット化け）は実質的にゼロに抑えられています。我々が扱うIPオーディオプロトコル、例えばRAVENNAやAES67においても、データとしての整合性は完璧に担保されています。しかし、オーディオエンジニアとしての視点に立てば、この考え方は極めて表層的な理解に過ぎないことが分かります。我々が対峙しているのは「抽象的な情報の集合体」ではなく、銅線という「物理的な導体」を流れる「電気信号」だからです。デジタル伝送路を流れるパルスの立ち上がり、立ち下がり、そしてその背後に潜む広帯域なノイズ成分。これらは、データとしての「0」や「1」を書き換えることはなくとも、その器となるアナログ変換回路の動作環境を確実に、かつ残酷に汚染します。本稿では、ネットワークオーディオにおける「光アイソレーション」が、なぜ単なる利便性の向上を超え、再生・録音の両面で革命的な音質向上をもたらすのか。その物理的な必然性を、電気回路設計と信号処理の深淵から解き明かしていきます。我々が聴いているのは「データ」ではなく、ノイズという濁流から守り抜かれた「純粋な物理現象」であることに気づくはずです。
2. 「ビット」は完璧でも「電気」が汚れている：ガルバニック絶縁の衝撃
ネットワークオーディオを構築する際、最大の懸念事項となるのが「グラウンドループ」と「コモンモードノイズ」の混入です。一般的なRJ45（メタルLAN）ケーブルによる接続は、意図せずシステム全体を巨大な一つの電気回路として繋いでしまいます。
グラウンドループという宿命的な汚染
現代のIT機器のほとんどは、高効率を追求したスイッチング電源（SMPS）を採用しています。これらの電源は数kHzから数MHzの帯域で高速なスイッチングを行っており、その過程で発生する漏洩電流やコモンモードノイズは、LANケーブルのシールド線や信号線を伝わってシステム全体に波及します。特にシールド付きのSTPケーブル（Cat6AやCat7など）を使用した場合、皮肉にもその強固なシールドが低インピーダンスなノイズの通り道となり、各機器間のアース電位差による「迷走電流」を増大させる結果を招くのです。
光ファイバーによる「物理的断絶」の価値
ここで光アイソレーションが果たす役割は、単なる「フィルタリング」ではありません。光ファイバー（石英ガラスまたはプラスチック）は、完全な絶縁体（導電性を持たない物質）です。
ガルバニック絶縁（電位分離）の実現: 導体による電気的な結合を100%遮断することで、上流のルーターやPCで発生したグラウンドノイズは、物理的に下流のオーディオ機器へ侵入する経路を失います。
ループ電流の根絶: 物理層で電気回路が分断されるため、グラウンドループの形成そのものが不可能となります。これは、いかなる高級なノイズフィルターやトランスを用いても到達できない、物質の性質を利用した「究極の遮断」なのです。
3. パルストランスの限界：高周波ノイズは「隙間」をすり抜ける
「通常のLANポートにも絶縁トランス（パルストランス）が入っているのだから、それで十分ではないか」という疑問を持つ方もいるでしょう。しかし、設計エンジニアの視点で見れば、パルストランスによる絶縁には物理的な「限界」が存在します。
浮遊容量（寄生容量）というバイパス路
トランスは磁気結合を利用して信号を伝えますが、内部の1次巻線と2次巻線は物理的に近接しています。この極めて小さな隙間には「浮遊容量（寄生容量）」と呼ばれる、目に見えないコンデンサー成分が形成されます。 一般的にこの容量は数pFから数十pF程度ですが、インピーダンスの式を思い出してください。
Z=1/(2πfC)
周波数（ f ）が高くなればなるほど、インピーダンスは低下します。つまり、Wi-FiルーターやPCのCPU/GPUが発生させるGHz帯の超高周波ノイズにとって、パルストランスの浮遊容量は「抵抗なしに通過できる高速道路」と化すのです。
フォトン（光子）変換がもたらす非結合伝送
対して、光アイソレーションでは電気信号を一旦フォトン（光子）に変換し、空間（ファイバー内）を飛ばします。光子には電荷がなく、電気的な結合を一切持ちません。したがって、浮遊容量を介した容量結合によるノイズのすり抜けは「原理的に不可能」です。数GHzに及ぶ強烈なEMI/RFI（電磁妨害／無線周波数妨害）が飛び交う現代のネットワーク環境において、電気的な結合を「ゼロ」にできる光の優位性は圧倒的です。
4. ジッターの正体：ノイズが「時間軸」を揺さぶる仕組み
流入したノイズが最終的にどのように音質を劣化させるのか。その主戦場は、デジタルオーディオの命脈である「マスタークロック」にあります。

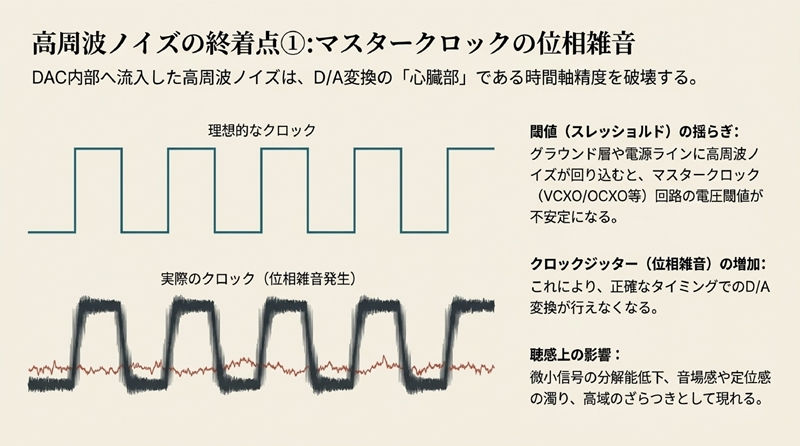

クロック回路のスレッショルド電圧と位相雑音
DACやADCの動作を規定するマスタークロック（VCXOやOCXO）は、極めて鋭敏なアナログ回路です。グラウンドや電源ラインに高周波ノイズが混入すると、クロック回路が「0」から「1」へ反転するタイミングを判断する「スレッショルド電圧（閾値）」が微細に揺らぎます。 この電圧軸の揺らぎは、即座に時間軸の揺らぎ、すなわち「位相雑音（フェーズノイズ）」へと変換されます。これが「クロックジッター」の正体です。
Asynchronous FIFOの誤解
ここで重要なのは、RAVENNA等のプロトコルが備える「Asynchronous FIFO（非同期バッファ）」の役割を混同しないことです。バッファリングは、ネットワークのパケット到着時間のバラツキ（パケットジッター）を吸収し、データとしての欠落を防ぐためのものです。しかし、物理的なノイズの混入によって「DACチップそのものの足元（グラウンド）」が揺らされている場合、いくらバッファでデータを整えても、最終的なアナログ変換の「タイミング（打点）」は狂ってしまいます。これを「アパーチャジッター」と呼びます。この結果、聴感上では以下のような劣化が生じます。
解像度の減退: 微小信号の階調がノイズに埋もれ、音の立ち上がりが鈍る。
音場の混濁: 楽器間の「空気感」が消失し、定位が2次元的なものになる。
高域のざらつき: 滑らかであるべき波形が時間軸で微細に前後し、耳に刺さる質感を生む。
5. アナログ回路の「RF復調」：見えない高周波が音を汚す
ノイズの害悪はデジタル領域に留まりません。皮肉なことに、最終的なアナログ出力段こそが、デジタル由来の高周波ノイズに最も脆弱な場所の一つです。
非線形素子による「RF整流作用（RF復調）」
アナログ回路を構成するオペアンプやトランジスタ、ダイオードといった半導体素子は、特定の条件化で「非線形」な挙動を示します。GHz帯という広帯域な高周波ノイズがこれら非線形素子に入力されると、あたかもAMラジオの検波回路のように「RF復調（RF整流作用）」が起こります。 本来、人間の耳には聞こえないはずの超高周波成分が、アナログ素子の内部で「可聴帯域内の信号」へと勝手に変換されてしまうのです。
インターモジュレーション歪みの発生
この復調プロセスによって生じるのは、単なるホワイトノイズではありません。音楽信号と高周波ノイズが複雑に絡み合う「インターモジュレーション歪み（相互変調歪み）」です。これがノイズフロアの実効値を押し上げ、ダイナミックレンジの有効幅を著しく狭めます。 光アイソレーションによってこれらの高周波成分を入り口で断つことは、アナログ回路が持つ本来のポテンシャル、すなわち「静寂の中から音が立ち上がる快感」を取り戻すための、設計上の必須工程と言えます。
6. 接続方式によるノイズ遮断能力の決定的な違い
読者の皆様が、ご自身のシステムにおける脆弱性を把握できるよう、主要な接続方式の物理特性を以下の表にまとめました。
7. 録音は「一期一会」：ADCにおける光アイソレーションの不可逆的価値
再生時における音質向上も目覚ましいものがありますが、プロフェッショナルな録音現場において、光アイソレーションは「不可逆的な価値」を持ちます。
サンプリングの「刹那」に刻まれる宿命
DXD（352.8kHz/24bit）のような超高解像度録音において、アナログの波動がデジタル数値として固定されるのは、ADC（A/Dコンバーター）内部でサンプリングクロックがトリガーされた、まさにその瞬間だけです。 もしこの瞬間に、録音用PC（Pyramix等）のCPUから逆流したノイズがHapiのようなADCのマスタークロックを揺らし、ジッター（アパーチャジッター）が発生していたらどうなるでしょうか。記録された「数値」そのものが、本来あるべき値から逸脱してしまうのです。
データの不可逆性と現場の知見
不可逆な汚染: 再生時のノイズであれば、後の工程でDACをアップグレードすれば改善の余地があります。しかし、録音時に「ノイズと共に固定された数値」は、30年後のいかなる最新テクノロジーを以てしても、元の純粋な波形へ復元することは不可能です。
現場の電源環境: ホール録音では、ステージ（ADC設置）と客席後方（DAW PC設置）で電源系統が異なることが常です。このとき生じるアース電位差は、数十メートルのメタルLANケーブルを通じて強烈な迷走電流をADCに送り込みます。極めて高いリニアリティを完全に引き出すためには、光ファイバーによって上流のITインフラから「電気的に独立」することが、録音のクオリティを決定づける生命線となります。
8. 光アイソレーションの「罠」：終端デバイスの電源品質
光アイソレーションを導入すれば、すべてが解決するというわけではありません。むしろ、そこには新たな設計上の配慮が求められます。
メディアコンバーターという「新たなノイズ源」
光信号を再び電気（Ethernet）に戻すメディアコンバーターやSFPモジュール自体も、それ自体がPHY（物理層チップ）を駆動させるための電気回路を持っています。 もしこの終端デバイスに、安価で粗悪なスイッチングACアダプタを使用すれば、上流からのノイズは遮断できても、デバイス自身が新たな高周波ノイズを発生させ、接続されたオーディオ機器へ直接注入してしまいます。これでは「本末転倒」と言わざるを得ません。
9. 結論：ネットワークを「楽器の一部」として再定義する
ネットワークオーディオにおける光アイソレーションの本質は、利便性のためのデジタル伝送の改善ではありません。その真髄は、**「ネットワークインフラという巨大な高周波ノイズ源から、精密な変換ブロックとマスタークロック系を物理的・電気的に完全隔離すること」**にあります。我々が音楽を聴き、あるいは記録するとき、そこには常に「物理的な時間軸の純度」が求められます。デジタルという抽象概念に甘んじるのではなく、導体や絶縁体、光子といった物理層の現実に即した対策を講じること。それこそが、ハイエンド・オーディオにおける誠実なアプローチです。あなたが今、お使いのシステムにおいて、最もノイズをまき散らしている「見えない接続」はどこにありますか？ネットワークを単なるデータ伝送のインフラではなく、音を奏でる「楽器の一部」として再定義したとき、光アイソレーションという選択は、もはや贅沢ではなく、音の真実を追求するための「必然」となるのです。
